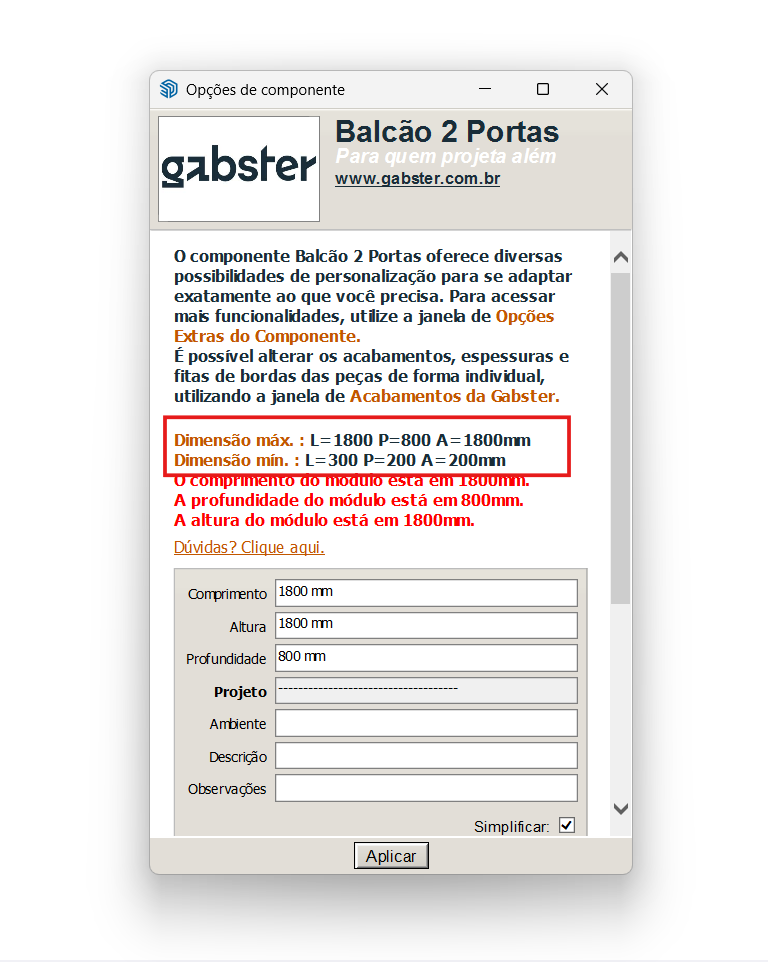

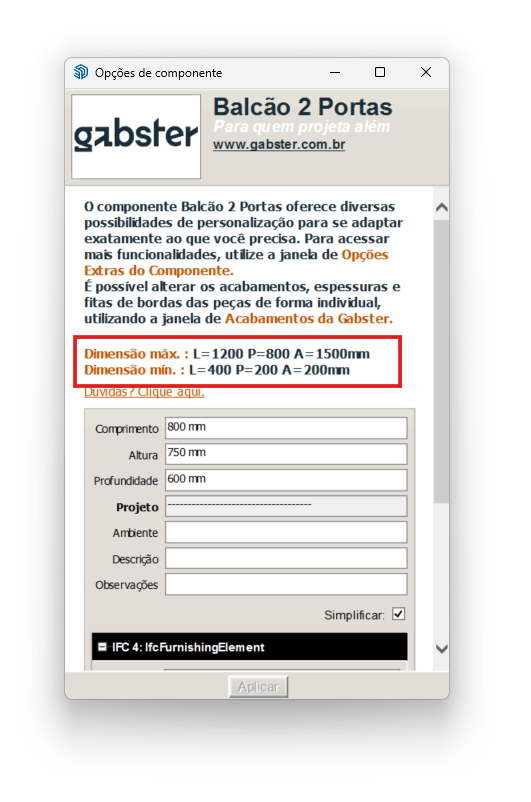

1. As dimensões máximas e mínimas de um componente se encontram destacadas na janela "Opções de Componentes" (saiba mais clicando AQUI), como ilustra o exemplo a seguir:
2. Para editar essas medidas, iremos logar na plataforma, clicando no botão "Home" na barra de ferramentas do plugin da Plataforma Gabster, como ilustra a imagem abaixo:
2.1. Você poderá acessar o Via Gabster, também através do navegador do seu computador, utilizando o endereço home.gabster.com.br ou via2.gabster.com.br

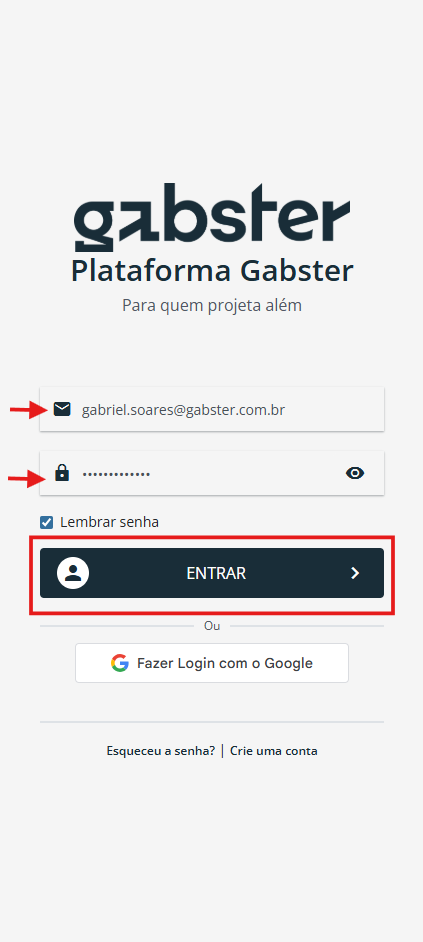

2.2. Acesse o Via2 Gabster, utilizando seu login e senha:

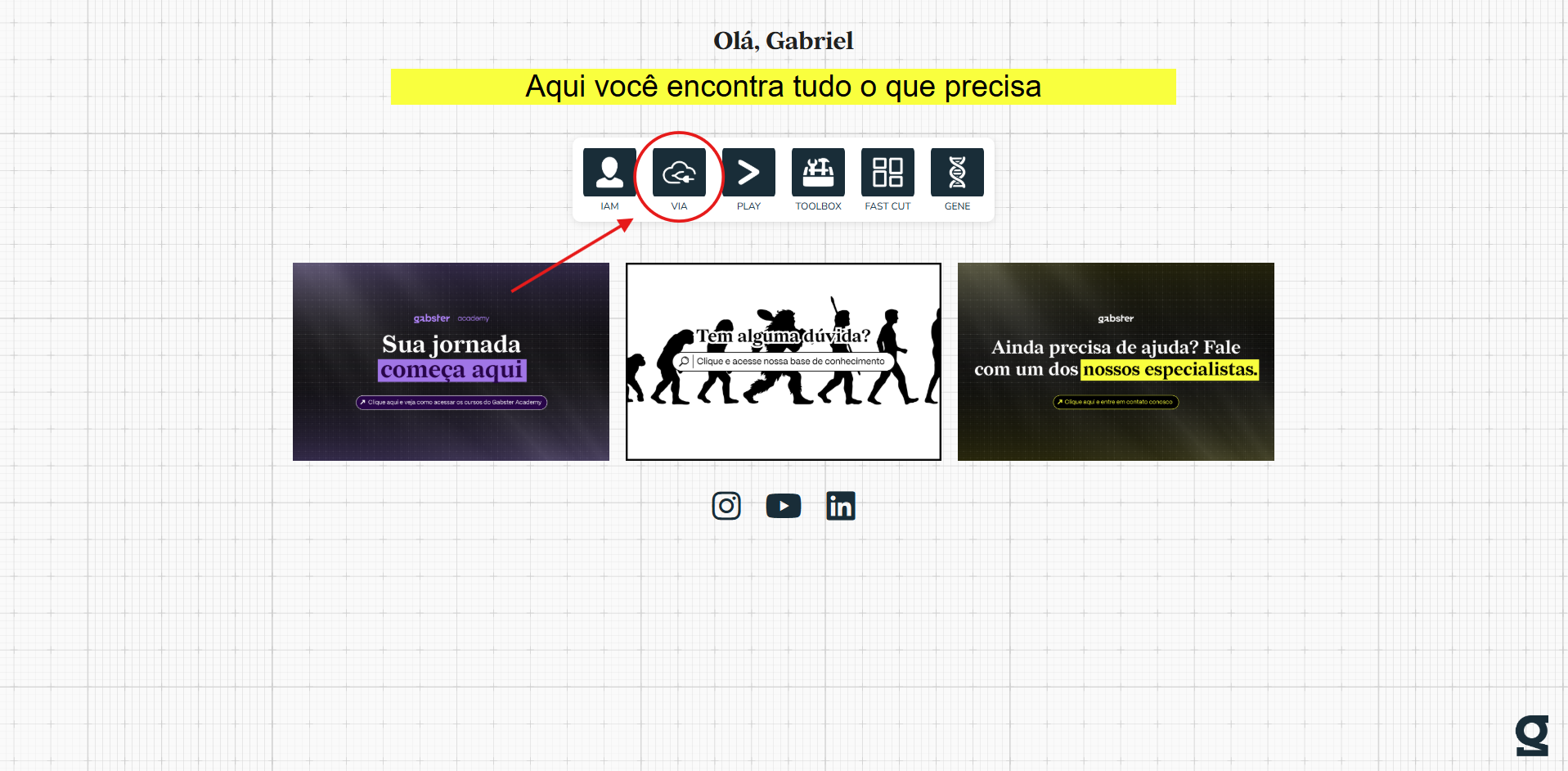

3. No menu da tela inicial do Home, clique no 'botão' do VIA, conforme a imagem abaixo:
4. Acesse seu perfil de usuário e selecione o domínio e unidade que desejar editar o componente:

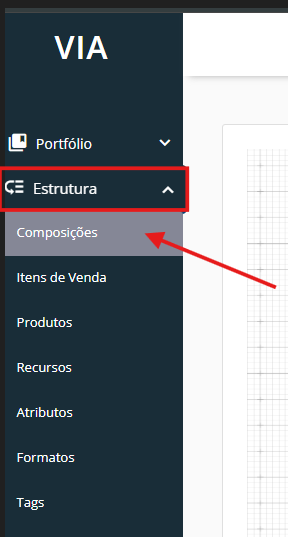

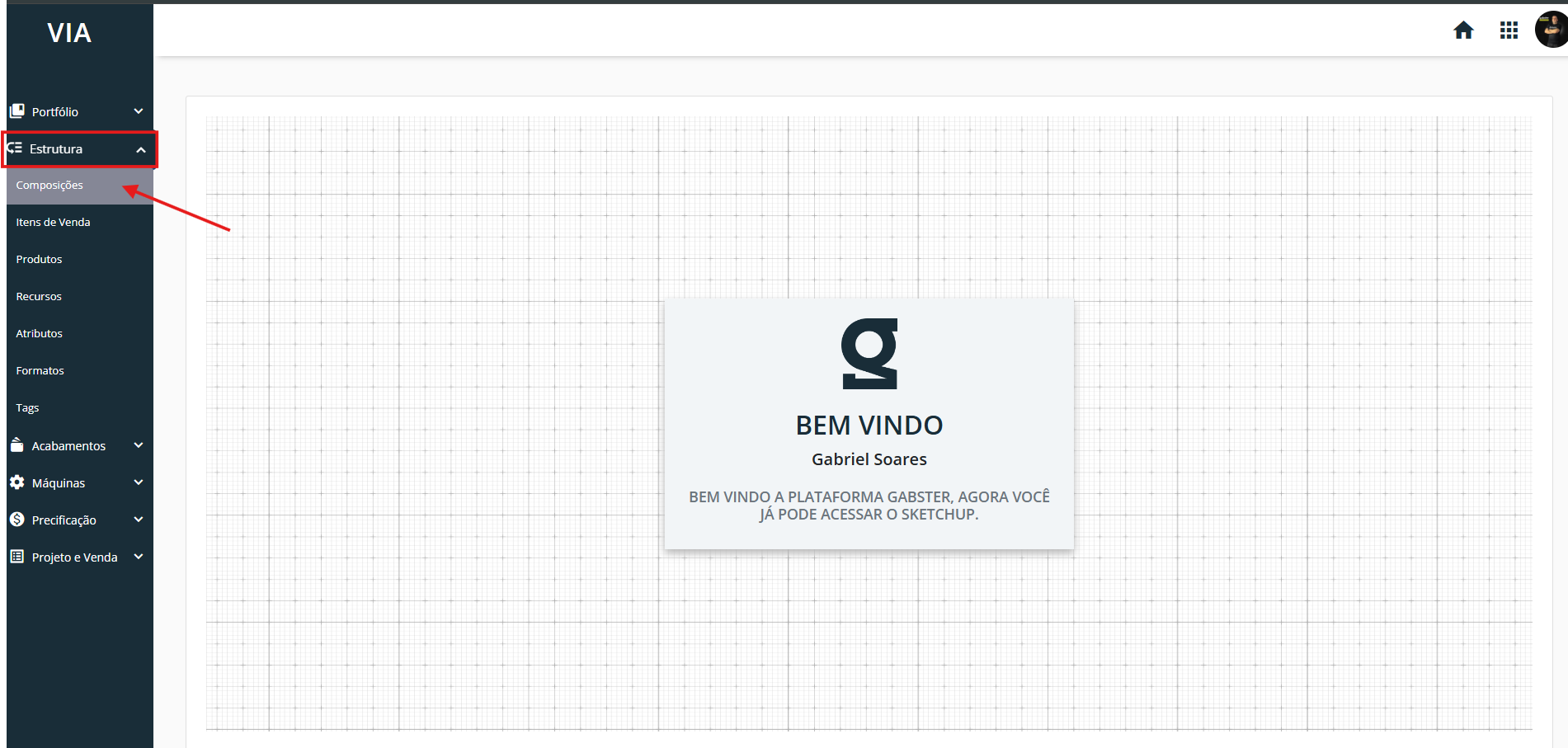

5. Clique em 'Estrutura' e depois no link 'Composições'

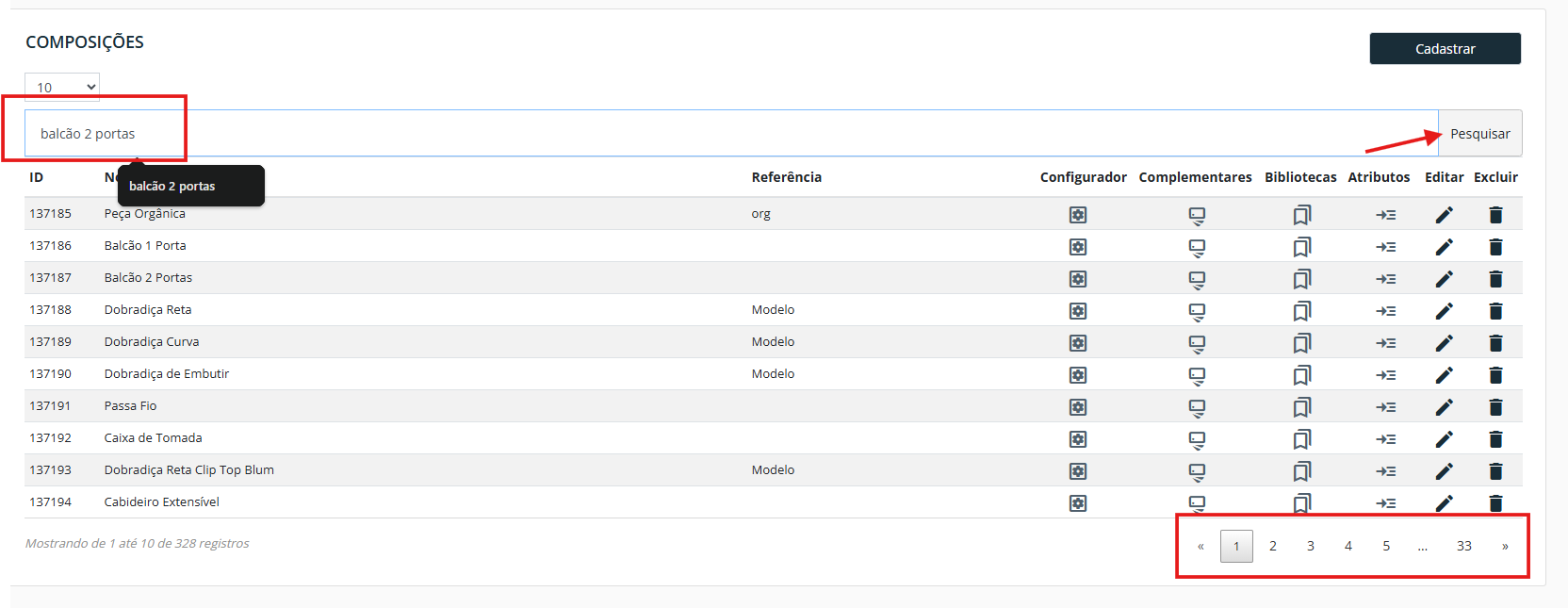

6. Digite o nome do componente que deseja editar e clique em pesquisar ou navegue pelas páginas na parte inferior direita da tela.

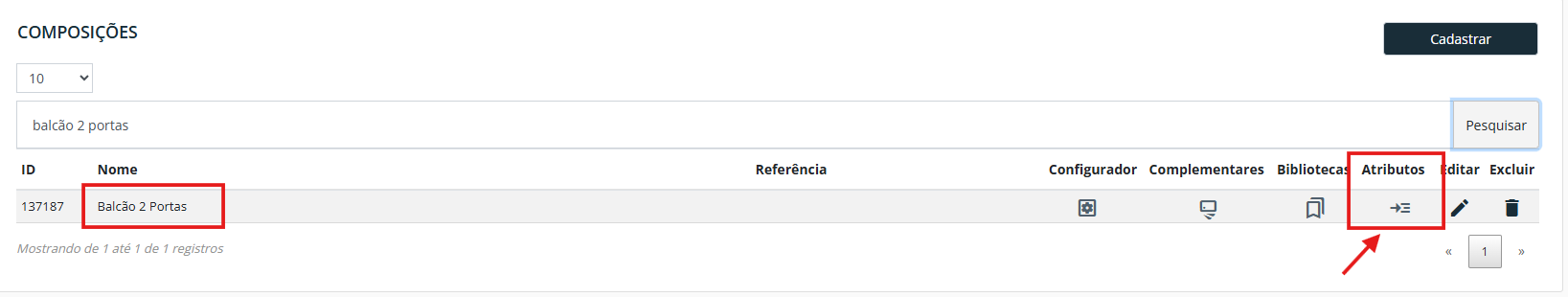

7. Após localizar o componente desejado clique no ícone "atributos"
7.1. Nesta tela estão todos os atributos relacionados ao componente selecionado, procure por comprimento mínimo, comprimento máximo, altura mínima, altura máxima, profundidade mínima e profundidade máxima e altere conforme o necessário.

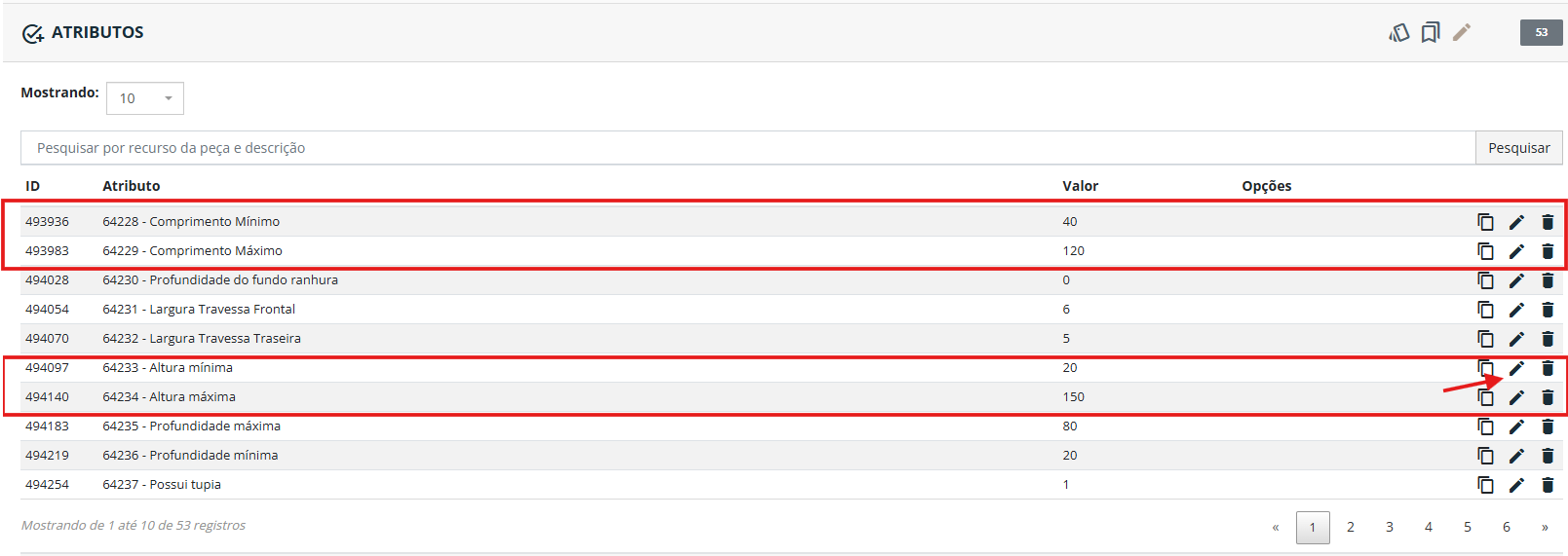

7.2. Basta clicar no ícone do (Lápis) para "Editar"

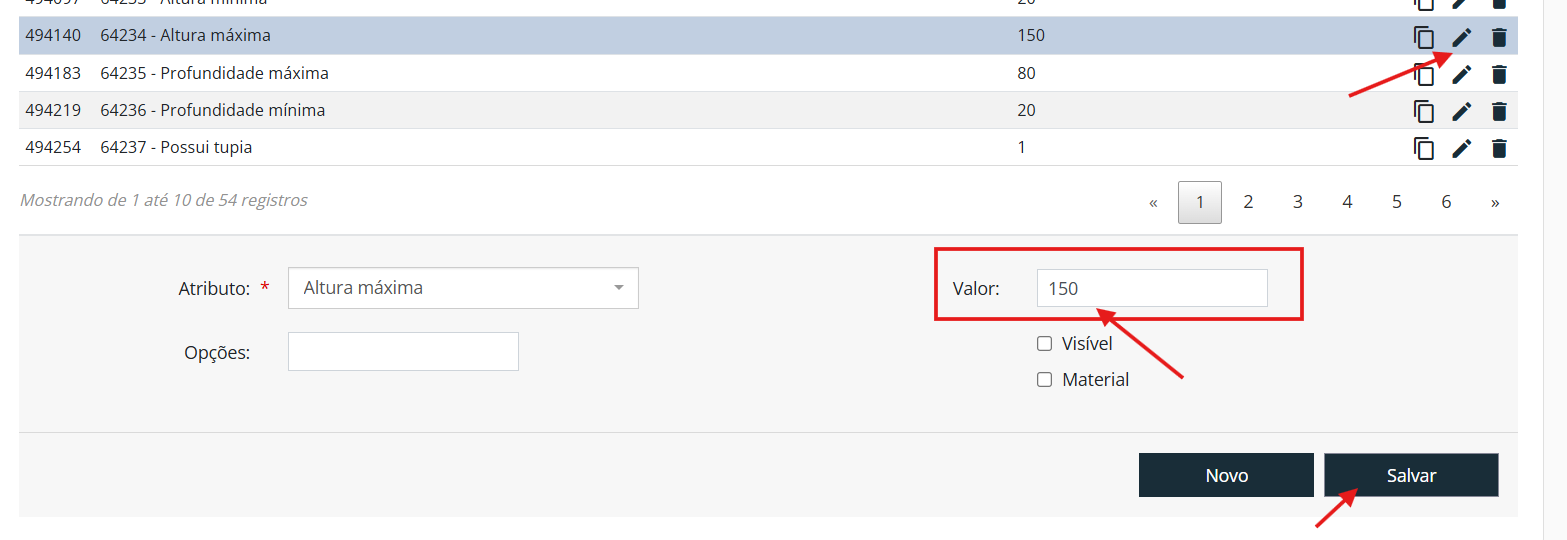

7.3. Após clicar no lápis, logo abaixo, abrirá o campo 'Valor', digite a dimensão que deseja especificar como mínimo ou máximo, lembrando que deve ser em cm (centímetros) e aplique clicando em "Salvar"
Atenção: A edição dos valores de Atributos de Componentes, deverá ser modificada considerando a unidade de medida em Centímetros (cm), assim como já estão cadastradas. Ou seja, uma largura máxima de 1500mm, você cadastra como 150cm.
Para que seus componentes sejam atualizados com os novos valores de medidas, será necessário excluir o(s) componente(s) editados do projeto dentro do SketchUp e após, limpar as estatísticas do mesmo.
8. Para isso, após excluir o(s) componente(s) editado(s), acesse o menu "Janela> Informações do Modelo", seguindo o exemplo abaixo:

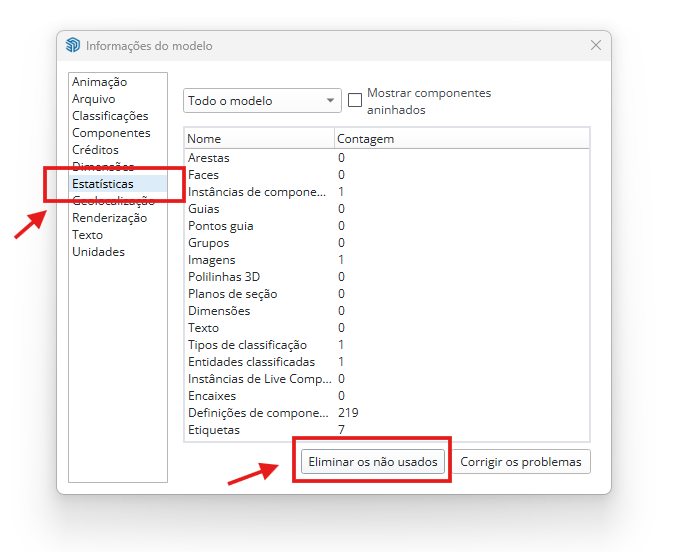

8.1. Na janela informações do modelo, selecione a opção "Estatísticas", e em seguida clique em "Eliminar os não usados":

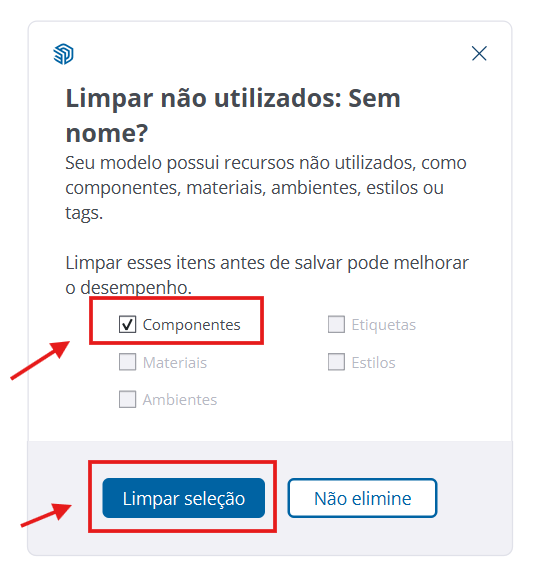

8.2. Nessa próxima janela marque a caixa 'componentes' e clique no botão "Limpar seleção".

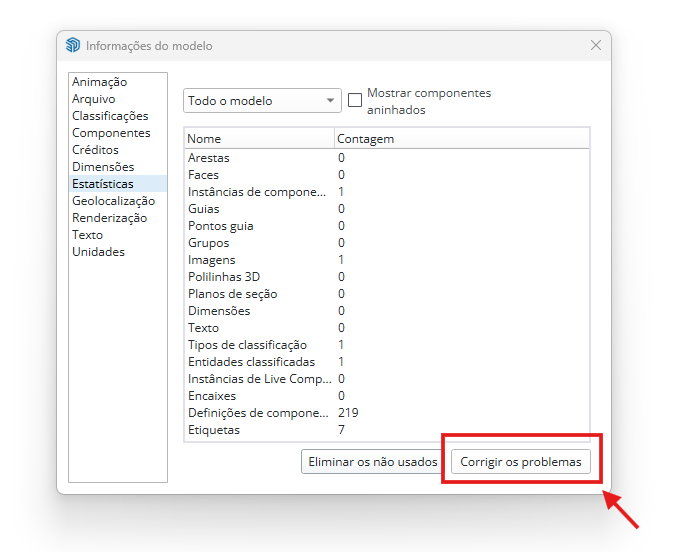

8.3. Após, clique em "Corrigir os problemas":

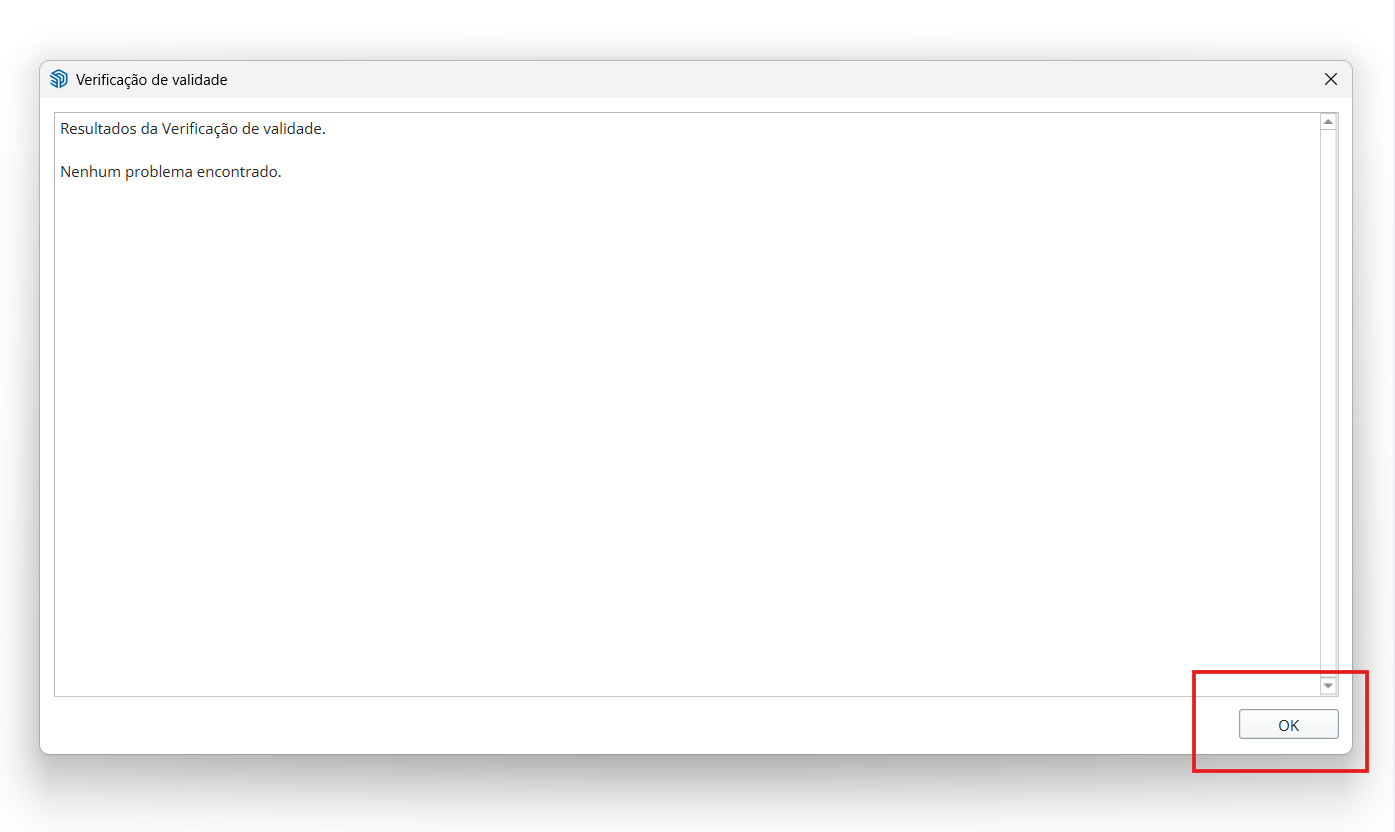

8.4. Por fim, apenas finalize clicando em "OK"
9. Pronto! Seu componente estará atualizado com as medidas máximas e mínimas de Largura (comprimento), Altura e Profundidade.
"Lembrando que estas alterações são de total responsabilidade do usuário-chave que possui as permissões de edição na matriz do componente."
