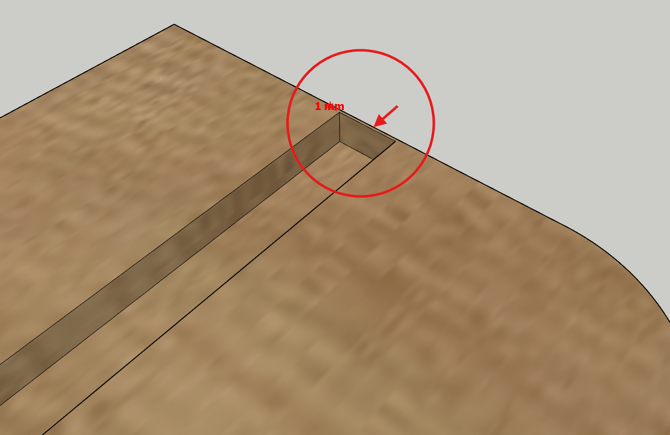

Quando há necessidade de fazer um rasgo numa peça onde a ranhura inicia e termina zerada nas extremidades, exemplo, uma canaleta para led, é importante deixar esse rasgo fechado, com pelos 1mm de espessura, para que o sistema entenda que a peça não está separada, conforme a imagem:
-
Imagem 1 (ranhura fechada)

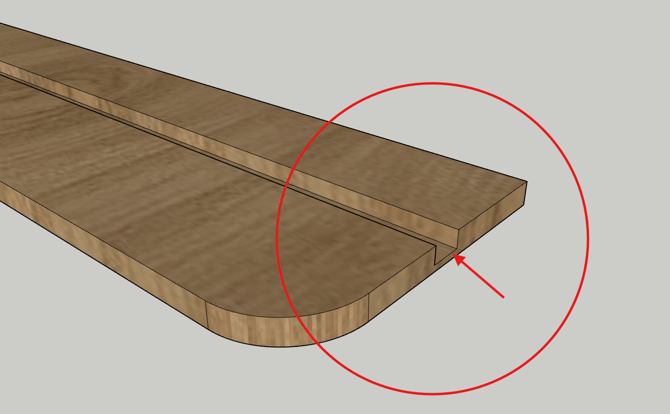

O objetivo final é que a peça fique após produzida com a ranhura conforme a imagem a seguir:
-
Imagem 2 (ranhura aberta)
Principais problemas quando se cria o componente conforme a imagem acima é que ao processar a otimização no plano de corte, nota-se que as peças se sobrepõem. Conforme o exemplo da imagem abaixo:
Na imagem acima, podemos ver no plano de corte que a peça com ranhura foi sobreposta pela peça seguinte que também foi sobreposta pelas peças a seguir. Já as demais se alinharam perfeitamente na otimização.
Portanto para que isso não ocorra siga a orientação da imagem 1.

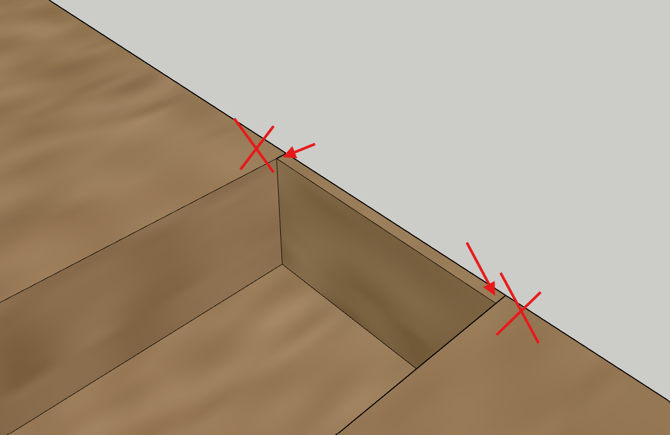

Uma boa prática é: elimine qualquer linha onde não haja necessidade de tê-la ali, conforme o exemplo abaixo:
